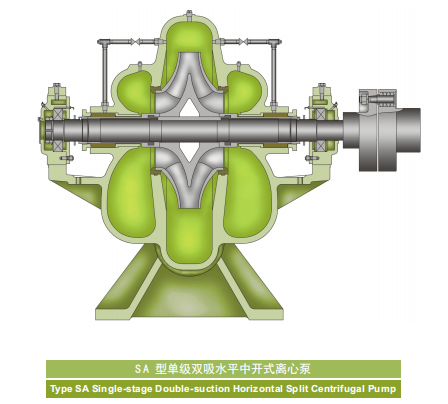

SA型单级双吸水平中开式离心泵

概 述

SA型泵系单级、双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃。允许最大进口压力0.6MPa。

参数范围：

流量Q： 72～10000m3/h扬程H： 9～110m

型号说明：

如：10SA—6JA

10—吸入口径被25除（即吸入口径为250mm） SA—单级双吸水平中开式离心泵     6—比转数被10除化整的约数      J—表示额定转速变化

A—表示叶轮外径第一次变化，A、B、C⋯⋯依次类推

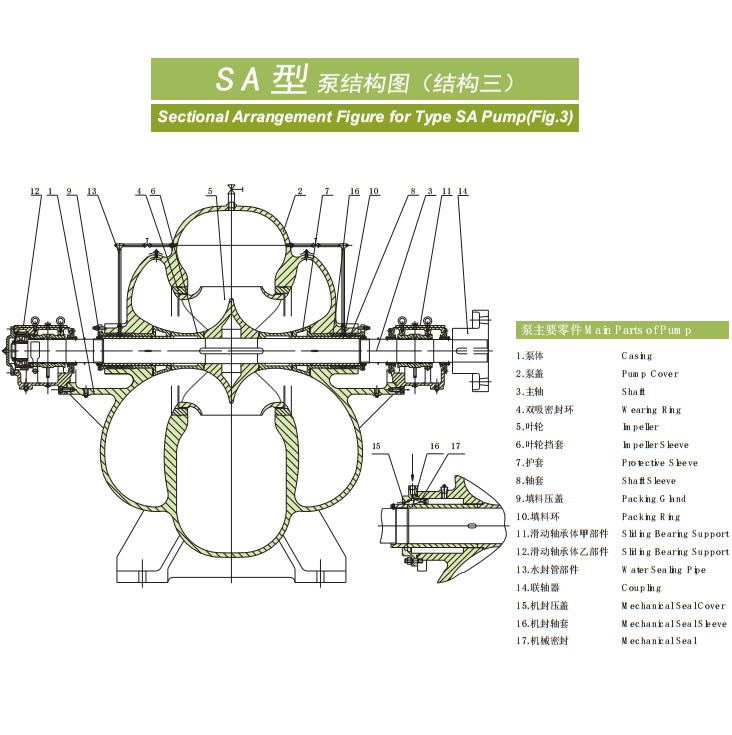

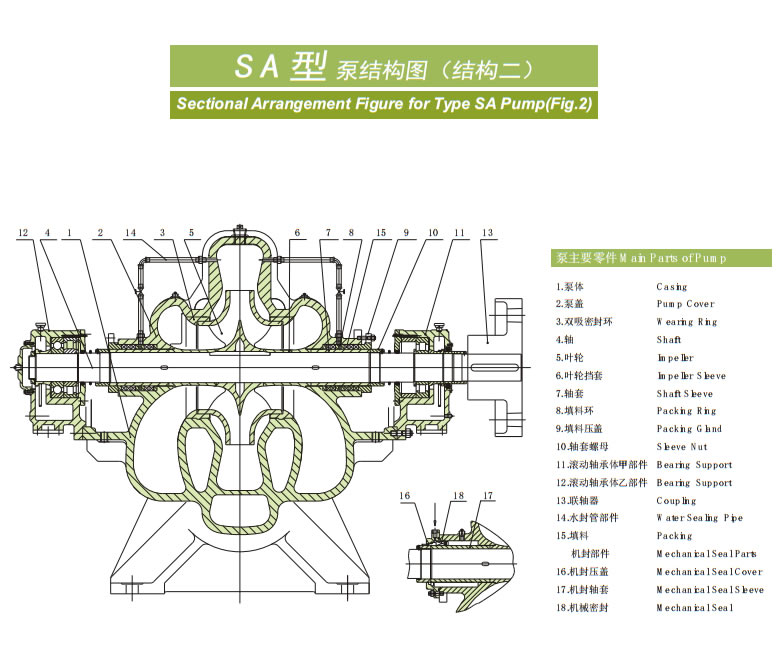

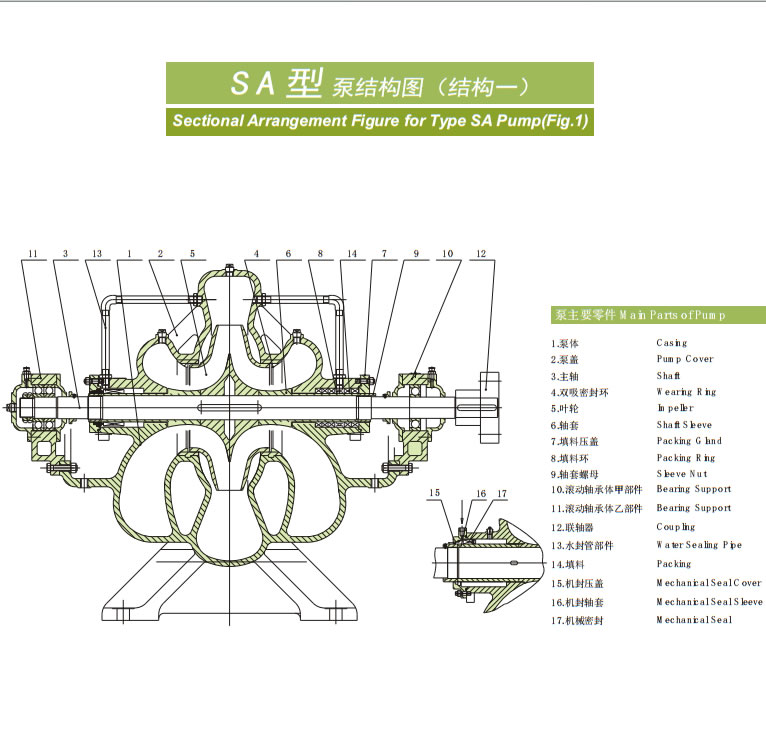

结构说明：

泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进、出水管路和电动机即可揭开泵盖，取出转子部件进行检修。轴封采用软填料密封或机械密封。

轴承室根据不同运行工况选用滚动轴承室或滑动轴承室，滚动轴承室根据不同运行工况采用油脂或稀油润滑，滑动轴承室则必须用稀油润滑。

旋转方向

从电机端向泵看，SA型泵为逆时针方向旋转，即吸入口在左，吐出口在右。也可以根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

主要零件及材质

泵的主要零件有泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材质为优质的碳钢外，其余零件材质为铸铁制成。

成套范围

成套供应泵，电机、联轴器。泵吸入口径（≤200mm）配公用底座，其余不配底座。

订货时请注明主要零件材质及轴封形式，若对泵、电机有特殊要

求，可与本公司协商有关技术要求
